Merhaba, bugünkü yazımda sizlere solar kablolama yöntemlerinden ve genel olarak kurulum aşamasında hangi uygulamaların yapıldığından bahsedeceğim.

Solar kablolama da öncelikle birkaç temel detayı bilmek gerekir. Bunlar Solar Panel Dizisi/String terimi, Solar panel seri bağlantı ve Solar panel paralel bağlantı yöntemleridir.

İlk olarak Dizi/String terimini açıklamak isterim. Temel olarak birbirine seri veya paralel olarak bağlı solar panel gruplarına Dizi/String denir.

Seri bağlantı; Solar panelin pozitif terminalinden negatif terminaline bağlantının yapıldığı ve bu bağlantılarının birbirini takip ettiği solar kablolama yöntemidir. Burada seri bağlantı ile DC çıkış gerilimi arttırılmaktadır.

Paralel Bağlantı; İki veya daha fazla Solar panelin negatif terminalin bağlanması ve aynı işlemin pozitif terminaller için yapılması işlemidir. Böylelikle paralel bağlantı ile DC çıkış akımı arttırılmaktadır.

Seri ve Paralel bağlantı tamamen proje şartlarına göre sizlere gerekli olan akım ve gerilim değerlerine göre belirlenir. Kullanacağınız Solar İnverter için gerekli olan akım ve gerilim değerine göre bağlantı şeklini yapabilirsiniz.

Doğru bir kurulum için doğru kablolama önemli bir husustur. Solar panellerini seri olarak birbirlerine bağlarken bilmeniz gereken genellikle iki önemli yöntem vardır. Bunlar Leapfrog ile Daisy Chain kablolama modelidir.

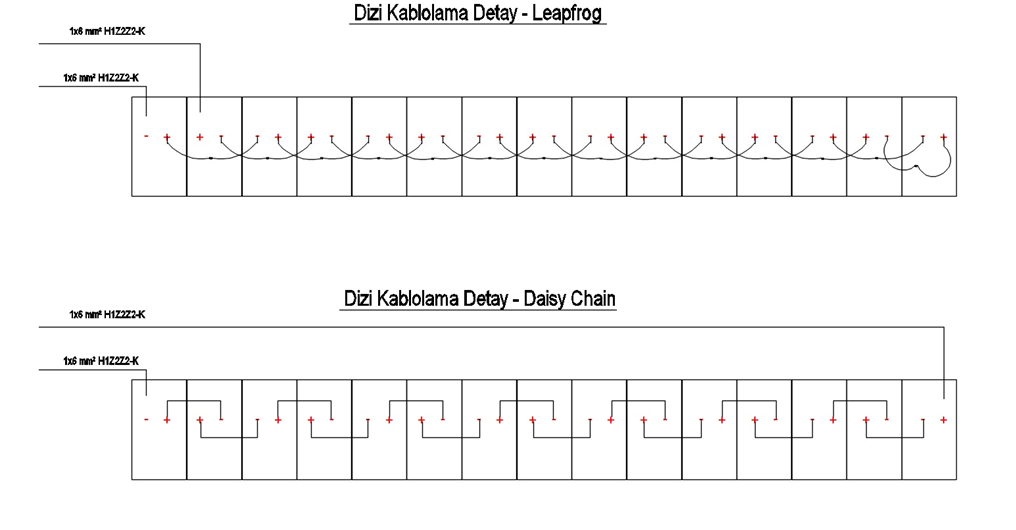

Daisy Chain ile bir paneli diğerine bağlayan temel kablolama yöntemidir. Leapfrog ise panelin bir sonraki panele bağlanmak için bir modülün üzerinden bir kablo atlatılması işlemidir. Her iki uygulamaya ait detayları aşağıdaki görselden net bir şekilde görebilirsiniz.

Daisy Chain bağlantısı ile düzenli bir kablolama elde edebilirsiniz; Leapfrog bağlantısı ile kablodan tasarruf sağlar ve en verimli kablolama ile oluşan ısıdan kaynaklanan güç kayıplarını azaltır.

Fakat Leapfrog kablolamayı yapabilmeniz için öncelikle Solar panelin Junction box tarafından çıkan kablonun uzun olması gerekmektedir. Yani 1200mm uzunluğunda çıkış kablolarına sahip olmalıdır. Aksi takdirde uygulamanız pek mümkün değildir.

Bu yöntemlerden hangisi tercih ediliyor ya da uygulanıyor sorusunun cevabı ise şudur. Piyasada genelde Daisy Chain uygulaması yapılıyor. Bunun nedeni ise bilinirlik yani uygulamayı yapan kişiler genelde bu yöntem ile çalıştığı içindir. Diğer sebep ise solar panel kabloları genelde fiyat avantajı sağlamak için kısa tercih edildiği için bu şekilde uygulanmaktadır.

Umarım faydalı olmuştur. Soru ve görüşleriniz için benimle iletişime geçebilirsiniz.
